PZ 011L, PZ 011P

nízky podlahový žliabok do rohu (ku 2 stenám)

PZ 011L, PZ 011P nízky podlahový žliabok do rohu (ku 2 stenám)

Podlahové žliabky predstavujú moderný trend v odvodnení sprchových kútov, celých kúpeľní alebo iných priestorov. Jedná sa o dizajnovo čisté a praktické riešenie, ktoré nahrádza už prežité sprchové vaničky.

Žliabok PZ 011 L (PZ 011 P) má lemy pre hydroizoláciu a je určený k zabudovaniu do rohu (ku 2 stenám) - má zadný a bočný kolmý lem pod zvislé kachličky, ďalšie dva lemy sú vodorovné pod dlažbu. Podľa bočného lemu rozpoznávame prevedenie ľavé (PZ 011 L) - zvislý zadný a ľavý lem a prevedenie pravé (PZ 011 P) - zvislý zadný a pravý lem. Žliabok má odpad uprostred a jeho celková výška vrátane odpadu je len 100 mm. Smer výtoku je otočne nastaviteľný.

Štandardne sú žľaby vyrábané v dĺžkach 800 a 900 mm. Bežne vyrábame i v iných dĺžkach podľa požiadavky zákazníka. Materiál nerez AISI 304, iný materiál na objednávku (napr. chlóru odolný AISI 316).

V základnom prevedení je možné vybrať z 5 typov krycích roštov ALFA 1 - BETA 3. Iné prevedenie roštov je možné na objednávku. Rošty sú v základnom prevedení leštené. Bez vplyvu na cenu je možné zvoliť povrchovú úpravu roštov pieskovaním balotinou (jemne matný povrch).

Typové prevedenia
PZ 011 L.800.typ roštu - podlahový žliabok ku 2 stenám (vzadu a vľavo), dĺžka 800 mm, výška 100 mm, typ roštu podľa voľby z ALFA 1 - BETA 3
PZ 011 L.900.typ roštu - podlahový žliabok ku 2 stenám (vzadu a vľavo), dĺžka 900 mm, výška 100 mm, typ roštu podľa voľby z ALFA 1 - BETA 3
PZ 011 P.800.typ roštu - podlahový žliabok ku 2 stenám (vzadu a vpravo), dĺžka 800 mm, výška 100 mm, typ roštu podľa voľby z ALFA 1 - BETA 3
PZ 011 P.900.typ roštu - podlahový žliabok ku 2 stenám (vzadu a vpravo), dĺžka 900 mm, výška 100 mm, typ roštu podľa voľby z ALFA 1 - BETA 3
b
Vyrábame i iné dĺžky podľa Vašich požiadaviek

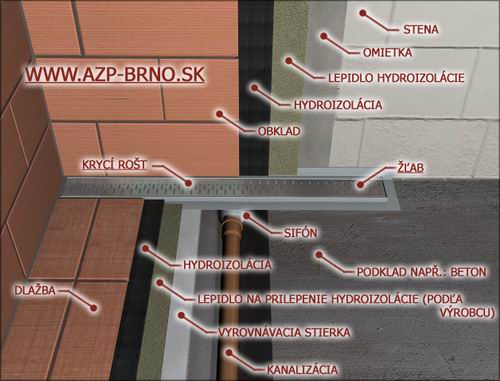

Príklad inštalácie
Príklad inštalácie
b
Schéma

Schéma - PZ 011L, PZ 011P nízky podlahový žliabok do rohu (ku 2 stenám)
b
Schéma - ľavé prevedenie
Schéma - PZ 011L, PZ 011P nízky podlahový žliabok do rohu (ku 2 stenám)
b
b
Základné technické údaje
Celková veľkosť vrátane lemov:837 (937) x 117 x 131 mm
Veľkosť roštu:791 (891) x 70 mm
Odpad:nerez, d = 40 mm, otočne nastaviteľný o 360°
Celková potrebná výška pre zabudovanie:100 mm
Materiál:nerez AISI 304 (iný na objednávku)
b
Požiadavky na stavebnú pripravenosť
  1. Vhodný otvor pre postavenie žliabku
  2. Pripravené odpadové potrubie podľa nákresu
  3. Pripravená hydroizolácia podľa projektu
b
Kompletná dodávka
  • nerezový žliabok
  • nerezový odpad vrátane zápachového uzáveru
  • zvolený typ krycieho roštu
b
Názov výrobku
PZ 011 L.800.typ roštu -
podlahový žliabok ku 2 stenám (vzadu a vľavo), dĺžka 800 mm, výška 100 mm, typ roštu podľa voľby z ALFA 1 - BETA 3
PZ 011 L.900.typ roštu -
podlahový žliabok ku 2 stenám (vzadu a vľavo), dĺžka 900 mm, výška 100 mm, typ roštu podľa voľby z ALFA 1 - BETA 3
PZ 011 P.800.typ roštu -
podlahový žliabok ku 2 stenám (vzadu a vpravo), dĺžka 800 mm, výška 100 mm, typ roštu podľa voľby z ALFA 1 - BETA 3
PZ 011 P.900.typ roštu -
podlahový žliabok ku 2 stenám (vzadu a vpravo), dĺžka 900 mm, výška 100 mm, typ roštu podľa voľby z ALFA 1 - BETA 3
b
Zde si můžete stáhnout k výrobku
pdfPZ 011L,P montážny návod - ( 85 kB )
dwgPZ 011L dáta pre návrhárov - ( 35 kB )
dwgPZ 011P dáta pre návrhárov - ( 35 kB )
zipPríklad inštalácie - ( 271 kB )
